Enghøj Kirke
Opførelse af klokketårn ved Enghøj Kirke

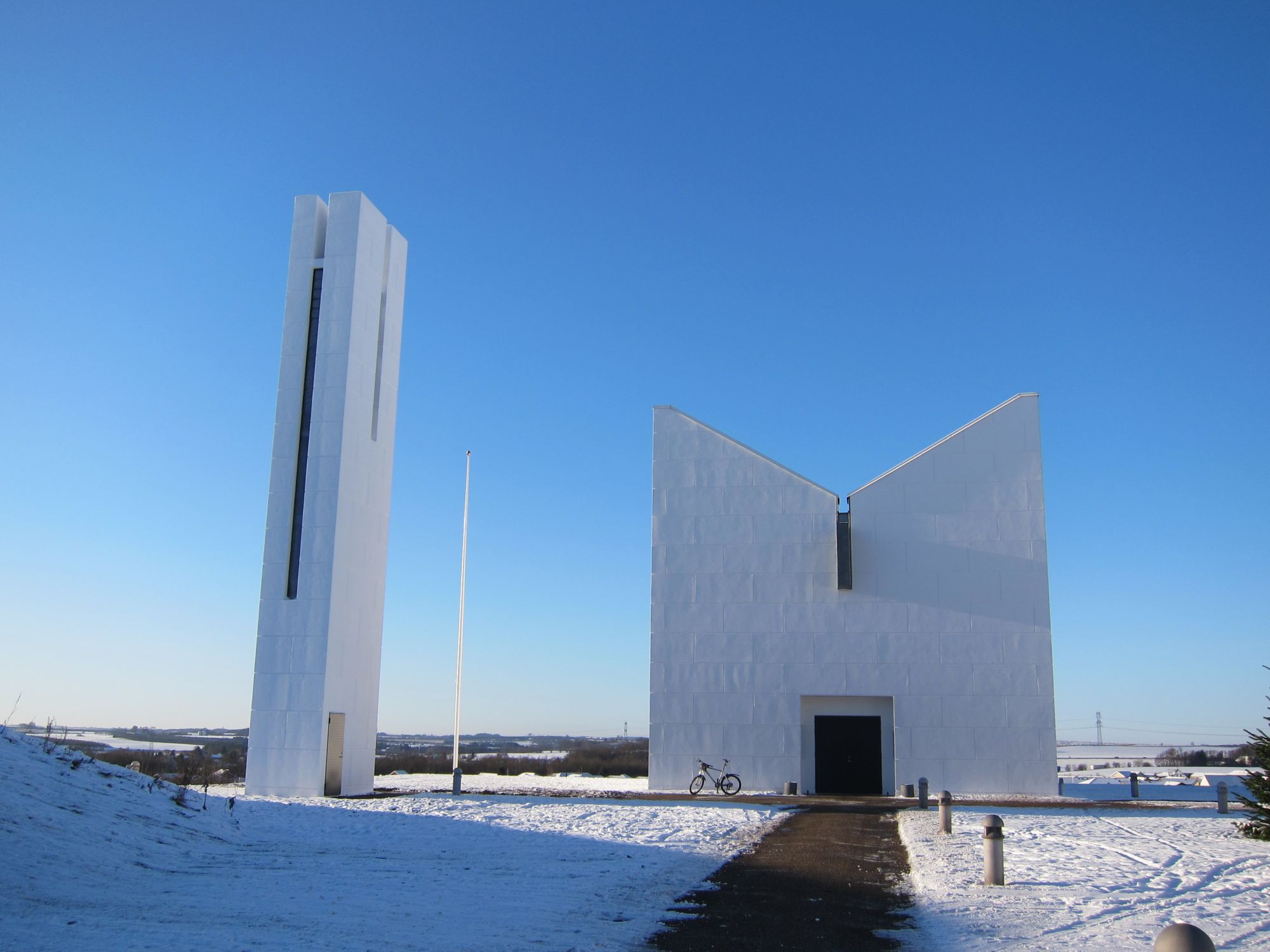

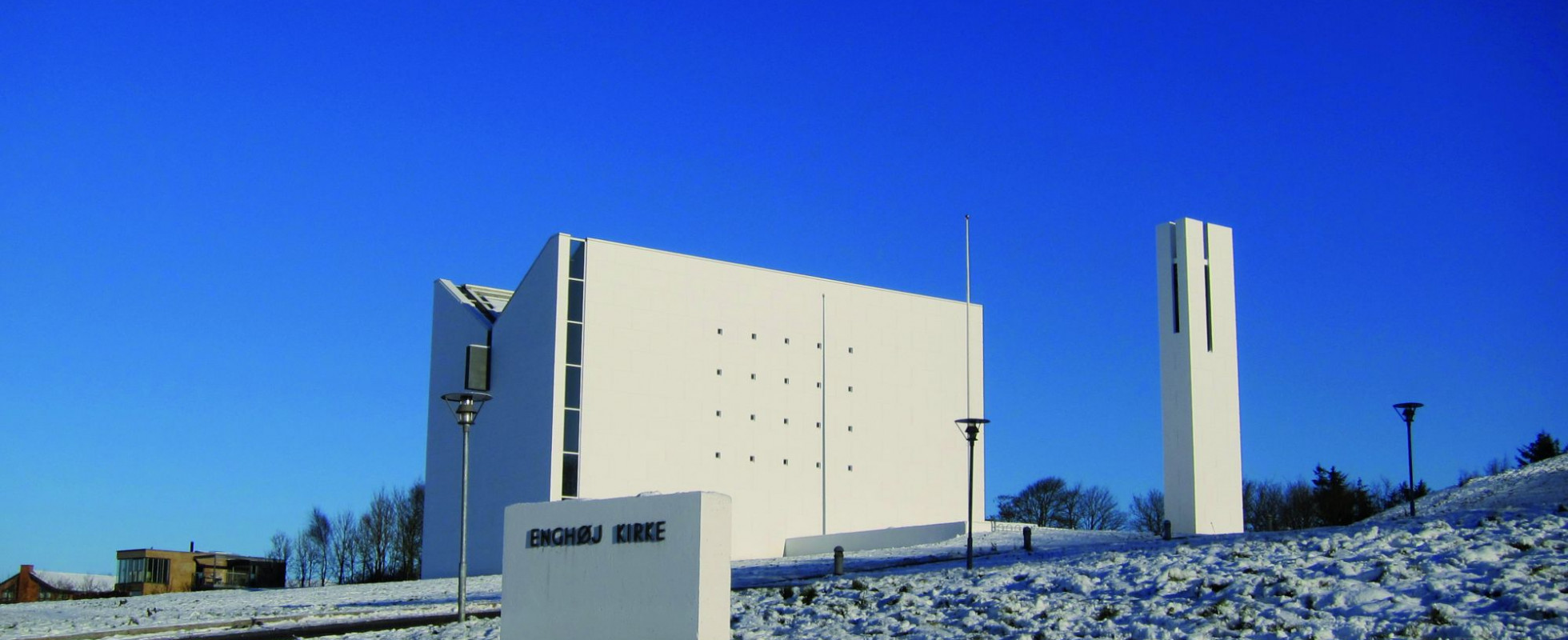

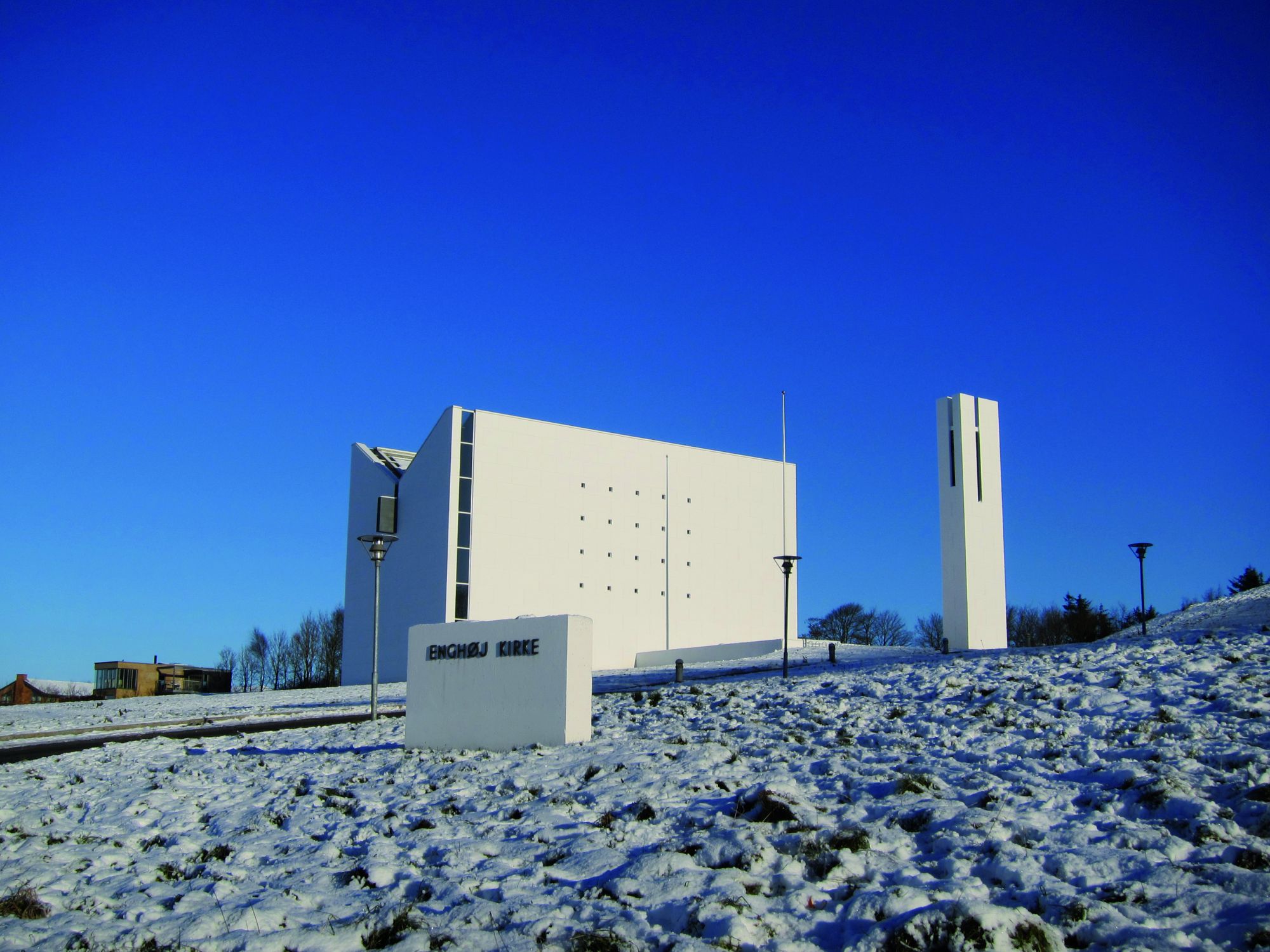

Ved Enghøj Kirke på Enghøj Allé 10 i Randers NV blev der i perioden 2012–2013 opført et nyt fritstående klokketårn som en integreret del af kirkekomplekset. Projektet omfattede opførelse af et 17,5 meter højt tårn med et bebygget areal på 13,5 m² og en samlet byggesum på 4 mio. kr. Bygherre var Enghøj Kirke, og opgaven blev gennemført som totalrådgivning i samarbejde med Henning Larsen Architects.
Klokketårnet blev udført i insitu støbt beton og fremstår, som resten af kirkekomplekset, hvidt med pudset overflade. Konstruktionen blev henført til aggressiv miljøklasse, hvilket stillede skærpede krav til materialevalg, betonkvalitet og udførelse med fokus på holdbarhed og bestandighed.

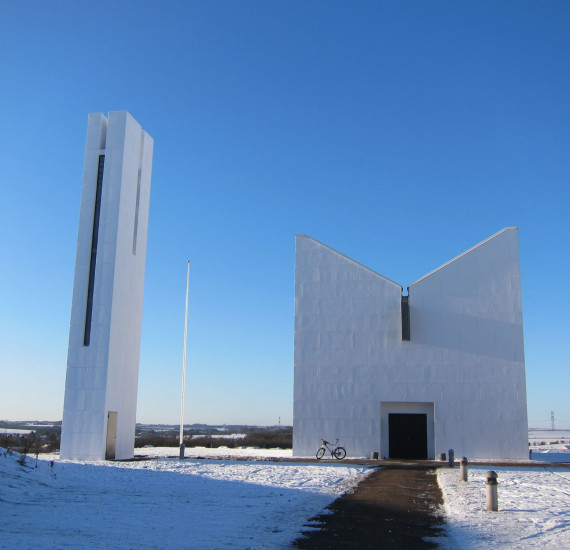

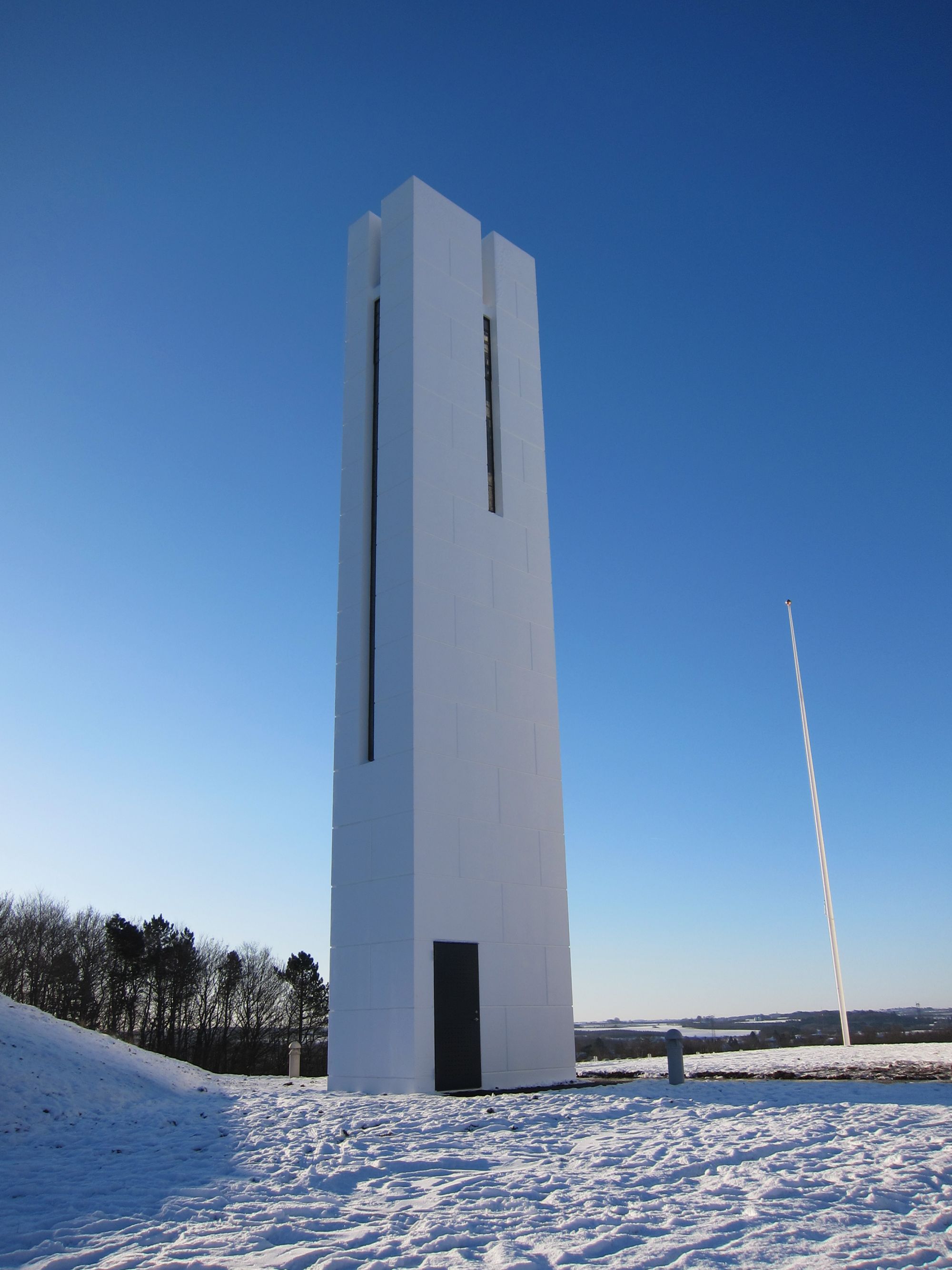

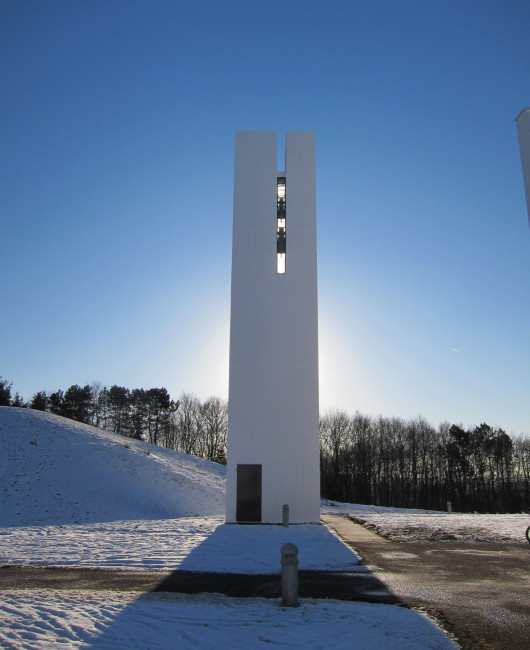

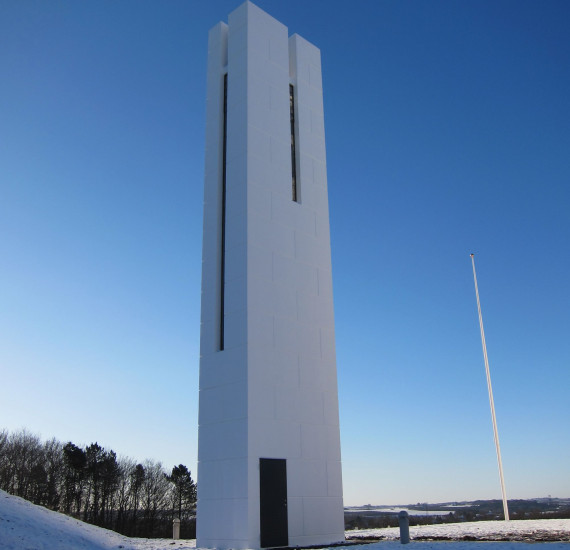

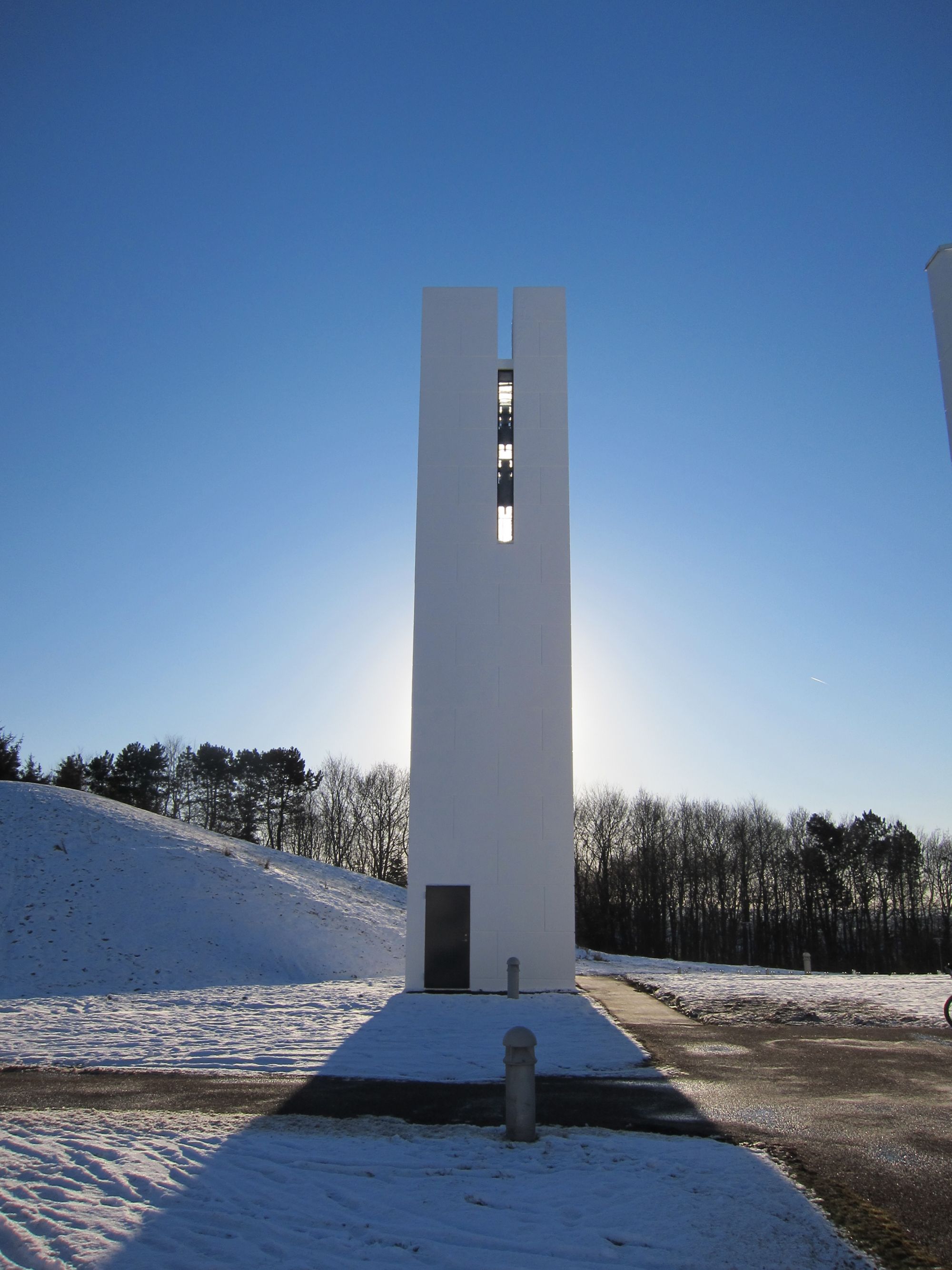

Tårnets arkitektoniske udtryk er kendetegnet ved to markante skår, hvor de to kirkeklokker er ophængt i krydspunktet mellem disse. Indvendigt er der etableret en ståltrappe, som fører op til klokkerne. Øverst er der udført et repos med hængslede, permanente lemme, der muliggør ophejsning af klokker via talje i loftkonstruktionen. Løsningen sikrer fremtidig adgang til service, ændringer eller reparation af klokkerne under hensyntagen til arbejdsmiljø og sikkerhed.
I forbindelse med støbeprocessen blev der ilagt profillister i forskallingen for at sikre, at facadernes udtryk og detaljering nøjagtigt matcher kirkens eksisterende arkitektur. Efter endt støbning blev facaderne sandsvirpet for at fjerne støbeslam og sikre ensartet vedhæftning for den videre overfladebehandling. Herefter blev der udført betonfiltsning for at lukke luftblærer i betonoverfladen og opnå en struktur, der harmonerer med kirkens pudsede facader. Afslutningsvis blev facaderne malet med silikatmaling, egnet til betonunderlag og diffusionsåben overfladebehandling.
Stokvads rolle
Stokvad Rådgivende Ingeniører varetog totalrådgivningen i forbindelse med opførelsen af det nye klokketårn. Opgaven omfattede både projektering og byggeledelse med fokus på statik, konstruktioner og kvalitet i udførelsen.
Ydelserne omfattede:
- Projektering
- Byggeledelse
Projekteringen omfattede udarbejdelse af det samlede projektgrundlag for beton- og stålkonstruktioner, herunder statiske beregninger og dokumentation for tårnets bæreevne og statiske stabilitet. Som rådgivende ingeniør med erfaring inden for statiske beregninger nybyg blev der foretaget ingeniørberegning af de lodrette og vandrette laster, herunder egenlast, vindpåvirkning og dynamiske påvirkninger fra klokkerne. Konstruktionen i insitu støbt beton blev dimensioneret i henhold til gældende normer og under hensyntagen til aggressiv miljøklasse, herunder krav til dæklag, armering og betonkvalitet.
Projekteringen omfattede desuden detaljering af indstøbte profillister samt koordinering mellem beton- og stålarbejder, så samspillet mellem den bærende betonkonstruktion og den indvendige ståltrappe blev teknisk og udførelsesmæssigt korrekt. Der blev lagt vægt på robusthed, vedligehold og fremtidig adgang til installationer og klokkeophæng.
Byggeledelsen omfattede styring af udførelsesfasen, afholdelse af byggemøder samt løbende fagtilsyn byggeri for at sikre, at arbejdet blev udført i overensstemmelse med projektmateriale, gældende normer og kvalitetskrav. Der blev ført tilsyn med armeringsarbejder, forskalling, betonstøbning og efterbehandling samt montage af stålkonstruktioner. Gennem byggeledelse og fagtilsyn blev der sikret korrekt udførelse af betonoverflader, herunder sandsvirpning, betonfiltsning og påføring af silikatmaling.
Resultat
Det nye klokketårn ved Enghøj Kirke fremstår som en teknisk og arkitektonisk sammenhængende tilføjelse til det eksisterende kirkekompleks. Den insitu støbte betonkonstruktion opfylder kravene til bæreevne, statisk stabilitet og holdbarhed i aggressivt miljø, samtidig med at overfladebehandlingen sikrer et ensartet og robust udtryk.
Projektet demonstrerer, hvordan præcis projektering, statiske beregninger og konsekvent byggeledelse kan sikre høj kvalitet i selv mindre, men konstruktivt krævende byggerier. Klokketårnet er i dag en integreret del af Enghøj Kirke og fungerer både teknisk og funktionelt efter hensigten.
